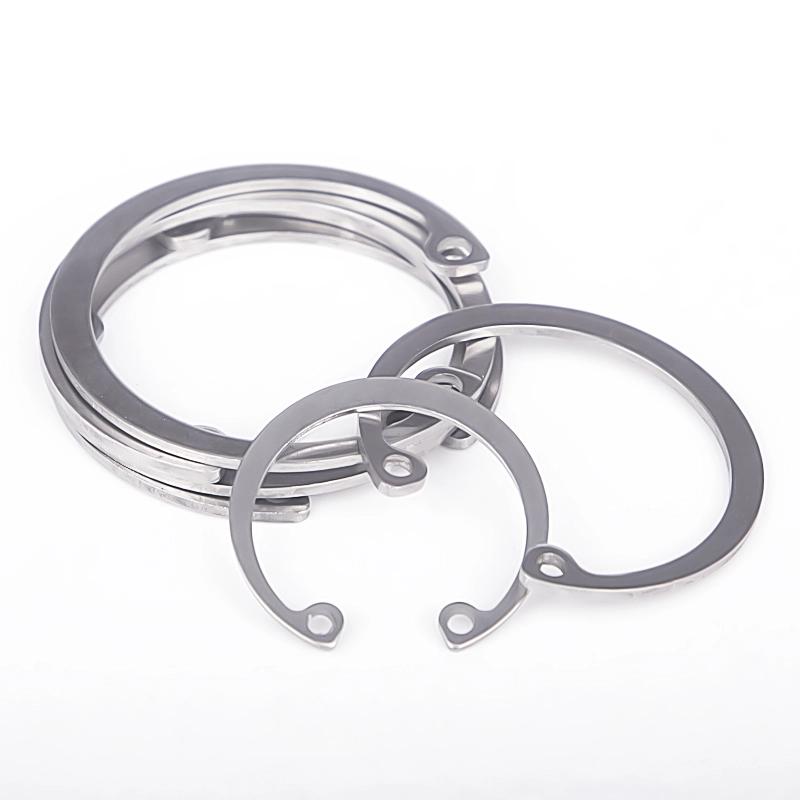

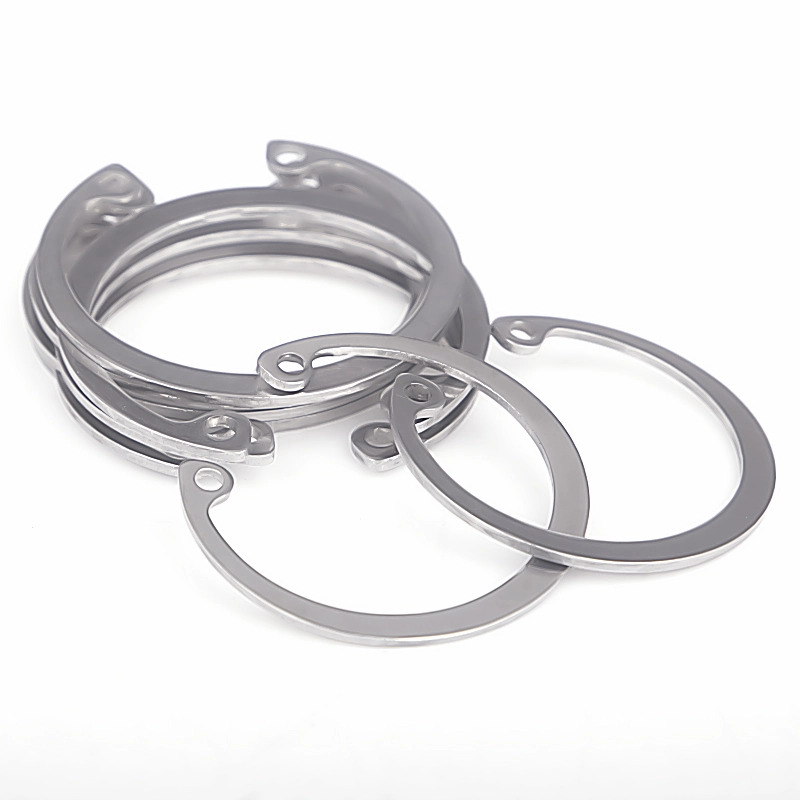

Δακτύλιος συγκράτησης εσωτερικού κυκλώματος / οπής από ανοξείδωτο χάλυβα DIN 472
Ο εσωτερικός δακτύλιος συγκράτησης κυκλώματος / οπής DIN 472 από ανοξείδωτο χάλυβα Κίνας υψηλής ποιότητας της Wanluo κατασκευάζεται αυστηρά σύμφωνα με τα γερμανικά βιομηχανικά πρότυπα DIN, χρησιμεύοντας ως επαγγελματικοί ελαστικοί συνδετήρες συγκράτησης για τοποθέτηση οπών.
Διαφορετικά από τα εξωτερικά κυκλώματα άξονα DIN 471 για σύσφιξη εξωτερικού άξονα, ο εσωτερικός δακτύλιος συγκράτησης DIN 472 από ανοξείδωτο χάλυβα από το εργοστάσιο Wanluo διαθέτει ελαστική δομή ανοίγματος προς τα μέσα, ειδικά σχεδιασμένη για σύσφιξη και περιορισμό των εσωτερικών αυλακώσεων οπών. Με αξιόπιστη ελαστική απόδοση εκτόνωσης και σύσφιξης, είναι ενσωματωμένο μέσα σε αυλακώσεις οπών ακριβείας για τη στερέωση πείρων, ρουλεμάν, εσωτερικών αξόνων και ενσωματωμένων εξαρτημάτων, αποτρέποντας αποτελεσματικά τα εσωτερικά μέρη από την πτώση και την αξονική μετατόπιση υπό λειτουργικούς κραδασμούς και κρούση φορτίου. Διαθέτοντας συμπαγή δομή, υψηλή ακρίβεια σύσφιξης και εύκολη συναρμολόγηση, είναι ένας βασικός βασικός συνδετήρας για ενσωματωμένη μηχανική συναρμολόγηση και όριο θέσης οπής ακριβείας.
Σχεδιασμός Κατασκευής Προϊόντων & Διαδικασία Βιομηχανικής Κατασκευής
Τα εσωτερικά κυκλώματα οπών DIN 472 υιοθετούν χάλυβα ελατηρίου υψηλής καθαρότητας και υλικά ανώτερης ποιότητας από ανοξείδωτο χάλυβα, επεξεργασμένα με ενσωματωμένη σφράγιση ακριβείας, συνολική θερμική επεξεργασία σβέσης και σκλήρυνσης και λεπτό κούρεμα άκρων. Η μοναδική δομή ανοίγματος προς τα μέσα και οι συμμετρικές οπές στερέωσης ταιριάζουν απόλυτα με τις επαγγελματικές πένσες για ταχεία επέκταση και αποσυναρμολόγηση. Το ακτίνιο του εξωτερικού κύκλου και η διάμετρος σύσφιξης είναι βαθμονομημένα με ακρίβεια ώστε να επιτυγχάνεται πλήρης επαφή και σφιχτή εφαρμογή με τυπικές εσωτερικές αυλακώσεις οπών, αποφεύγοντας χαλαρή σύσφιξη, μετατόπιση ή πτώση. Το συνολικό πάχος του σώματος του δακτυλίου είναι ομοιόμορφο με εξαιρετική ελαστική σκληρότητα και αντοχή στην κόπωση, διατηρώντας σταθερή απόδοση σύσφιξης μετά από επαναλαμβανόμενη διαστολή και μακροχρόνια κυκλική λειτουργία χωρίς μόνιμη παραμόρφωση ή ελαστική αστοχία. Η λεία επιφάνεια χωρίς γρέζια προστατεύει αποτελεσματικά την εσωτερική διάμετρο του τοίχου της οπής και τα τοποθετημένα εξαρτήματα ακριβείας από το μηδέν και την τριβή, πληρώντας τα πρότυπα μηχανικής συναρμολόγησης υψηλής ακρίβειας.
Παράμετρος προϊόντος
|
Στοιχείο παραμέτρου |
Αναλυτικές Προδιαγραφές |
|
Όνομα προϊόντος |
DIN 472 Εσωτερικός κυκλικός δακτύλιος, δακτύλιος συγκράτησης οπής, εσωτερικός δακτύλιος κουμπώματος |
|
Executive Standard |
DIN 472, ISO Standard, GB Standard, Προσαρμοσμένα μη τυποποιημένα μεγέθη |
|
Διαθέσιμο Υλικό |
304, 316L από ανοξείδωτο χάλυβα, υψηλής ποιότητας χάλυβας ελατηρίου, επιψευδαργυρωμένος ανθρακούχο χάλυβας |
|
Εύρος Μεγεθών |
Διάμετρος οπής φ8mm-φ100mm πλήρη τυπικά μεγέθη, προσαρμοσμένο ειδικό διάφραγμα & πάχος |
|
Τύπος Δομής |
Εσωτερικός ελαστικός δακτύλιος ανοίγματος προς τα μέσα, διπλές οπές στερέωσης, τύπος σύσφιξης αυλάκωσης εσωτερικής οπής |
|
Τεχνολογία Επεξεργασίας |
Σφράγιση ακριβείας, σκλήρυνση με θερμική επεξεργασία, αφαίρεση γρεζιών άκρων, ελαστική βαθμονόμηση |
|
Εφαρμοστέο αντικείμενο |
Μηχανικές εσωτερικές οπές, οπές ρουλεμάν, οπές κυλίνδρων και ενσωματωμένες θέσεις αυλακώσεων ακριβείας |
|
Επεξεργασία Επιφανειών |
Αποξείδωση & παθητικοποίηση / Ψευδάργυρο / Μαύρο οξείδιο, αντισκωριακό & αντιδιαβρωτικό |
|
Μηχανικές Ιδιότητες |
Σταθερή ελαστική δύναμη σύσφιξης, κατά της κόπωσης, κατά της χαλάρωσης, ανθεκτική οριακή απόδοση |
|
Μέθοδος συσκευασίας |
Αδιάβροχη εσωτερική τσάντα + χαρτοκιβώτιο εξαγωγής, συσκευασία παλετών για παραγγελίες χύδην |
|
Υπηρεσία Προμήθειας |
Spot μαζική προμήθεια, μη τυπική προσαρμογή, προμήθεια μικτών συνδετήρων μίας στάσης |

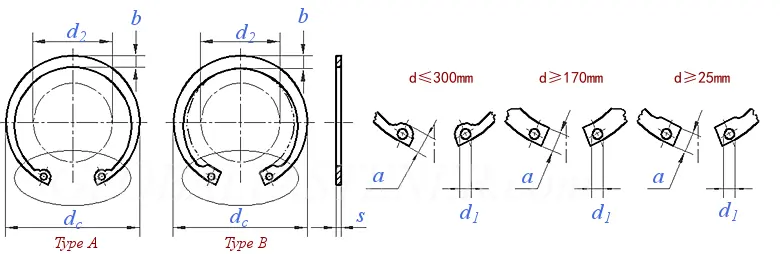

| Ονομαστική Διάμετρος d① |
8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | μέγ | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| ελάχ | 0.75 | 0.75 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | ||
| dc | Ονομαστικό μέγεθος | 8.7 | 9.8 | 10.8 | 11.8 | 13 | 14.1 | 15.1 | 16.2 | 17.3 | 18.3 | 19.5 | 20.5 | 21.5 | 22.5 | 23.5 | |
| μέγ | 9.06 | 10.16 | 11.16 | 12.16 | 13.36 | 14.46 | 15.46 | 16.56 | 17.66 | 18.72 | 19.92 | 20.92 | 21.92 | 22.92 | 23.92 | ||
| ελάχ | 8.6 | 9.7 | 10.7 | 11.7 | 12.9 | 14 | 15 | 16.1 | 17.2 | 18.17 | 19.37 | 20.37 | 21.37 | 22.37 | 23.37 | ||
| a | μέγ | 2.4 | 2.5 | 3.2 | 3.3 | 3.4 | 3.6 | 3.7 | 3.7 | 3.8 | 3.9 | 4.1 | 4.1 | 4.2 | 4.2 | 4.2 | |
| b | ≈ | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.8 | 1.9 | 2.0 | 2.0 | 2.1 | 2.2 | 2.2 | 2.3 | 2.4 | 2.5 | |
| d1 | ελάχ | 1.0 | 1.0 | 1.2 | 1.2 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 | 1.7 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | |
| d2 | 3.0 | 3.7 | 3.3 | 4.1 | 4.9 | 5.4 | 6.2 | 7.2 | 8.0 | 8.8 | 9.4 | 10.4 | 11.2 | 12.2 | 13.2 | ||
| ανά 1000 μονάδες ≈ kg | 0.14 | 0.15 | 0.18 | 0.31 | 0.37 | 0.42 | 0.52 | 0.56 | 0.60 | 0.65 | 0.74 | 0.83 | 0.90 | 1.00 | 1.10 | ||
| Ονομαστική Διάμετρος d① |
24 | 25 | 26 | 28 | 30 | 31 | 32 | 34 | 35 | 36 | 37 | 38 | 40 | 42 | 45 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | μέγ | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.75 | 1.75 | 1.75 | |
| ελάχ | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.69 | 1.69 | 1.69 | ||
| dc | Ονομαστικό μέγεθος | 25.9 | 26.9 | 27.9 | 30.1 | 32.1 | 33.4 | 34.4 | 36.5 | 37.8 | 38.8 | 39.8 | 40.8 | 43.5 | 45.5 | 48.5 | |
| μέγ | 26.32 | 27.32 | 28.32 | 30.6 | 32.6 | 33.9 | 34.9 | 37 | 38.3 | 39.3 | 40.3 | 41.3 | 44.4 | 46.4 | 49.4 | ||
| ελάχ | 25.69 | 26.69 | 27.69 | 29.85 | 31.85 | 33.15 | 34.15 | 36.25 | 37.55 | 38.55 | 39.55 | 40.55 | 43.11 | 45.11 | 48.11 | ||
| a | μέγ | 4.4 | 4.5 | 4.7 | 4.8 | 4.8 | 5.2 | 5.4 | 5.4 | 5.4 | 5.4 | 5.5 | 5.5 | 5.8 | 5.9 | 6.2 | |
| b | ≈ | 2.6 | 2.7 | 2.8 | 2.9 | 3.0 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.9 | 4.1 | 4.3 | |
| d1 | ελάχ | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| d2 | 14.8 | 15.5 | 16.1 | 17.9 | 19.9 | 20.0 | 20.6 | 22.6 | 23.6 | 24.6 | 25.4 | 26.4 | 27.8 | 29.6 | 32.0 | ||
| ανά 1000 μονάδες ≈ kg | 1.42 | 1.50 | 1.60 | 1.80 | 2.06 | 2.10 | 2.21 | 3.20 | 3.54 | 3.70 | 3.74 | 3.90 | 4.70 | 5.40 | 6.00 | ||
| Ονομαστική Διάμετρος d① |
47 | 48 | 50 | 52 | 55 | 56 | 58 | 60 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | μέγ | 1.75 | 1.75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| ελάχ | 1.69 | 1.69 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | ||
| dc | Ονομαστικό μέγεθος | 50.5 | 51.5 | 54.2 | 56.2 | 59.2 | 60.2 | 62.2 | 64.2 | 66.2 | 67.2 | 69.2 | 72.5 | 74.5 | 76.5 | 79.5 | |
| μέγ | 51.6 | 52.6 | 55.3 | 57.3 | 60.3 | 61.3 | 63.3 | 65.3 | 67.3 | 68.3 | 70.3 | 73.6 | 75.6 | 77.6 | 80.6 | ||
| ελάχ | 50.04 | 51.04 | 53.74 | 55.74 | 58.74 | 59.74 | 61.74 | 63.74 | 65.74 | 66.74 | 68.74 | 72.04 | 74.04 | 76.04 | 79.04 | ||
| a | μέγ | 6.4 | 6.4 | 6.5 | 6.7 | 6.8 | 6.8 | 6.9 | 7.3 | 7.3 | 7.3 | 7.6 | 7.8 | 7.8 | 7.8 | 7.8 | |
| b | ≈ | 4.4 | 4.5 | 4.6 | 4.7 | 5.0 | 5.1 | 5.2 | 5.4 | 5.5 | 5.6 | 5.8 | 6.1 | 6.2 | 6.4 | 6.6 | |
| d1 | ελάχ | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| d2 | 33.5 | 34.5 | 36.3 | 37.9 | 40.7 | 41.7 | 43.5 | 44.7 | 46.7 | 47.7 | 49.0 | 51.6 | 53.6 | 55.6 | 58.6 | ||
| ανά 1000 μονάδες ≈ kg | 6.10 | 6.70 | 7.30 | 8.20 | 8.30 | 8.70 | 10.5 | 11.1 | 11.2 | 12.4 | 14.3 | 16.0 | 16.5 | 18.1 | 18.8 | ||
| Ονομαστική Διάμετρος d① |
78 | 80 | 82 | 85 | 88 | 90 | 92 | 95 | 98 | 100 | 102 | 105 | 108 | 110 | 112 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | μέγ | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| ελάχ | 2.43 | 2.43 | 2.43 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | ||
| dc | Ονομαστικό μέγεθος | 82.5 | 85.5 | 87.5 | 90.5 | 93.5 | 95.5 | 97.5 | 100.5 | 103.5 | 105.5 | 108 | 112 | 115 | 117 | 119 | |
| μέγ | 83.8 | 86.8 | 88.8 | 91.8 | 94.8 | 96.8 | 98.8 | 101.8 | 104.8 | 106.8 | 109.3 | 113.3 | 116.3 | 118.3 | 120.3 | ||
| ελάχ | 81.96 | 84.96 | 86.96 | 89.96 | 92.96 | 94.96 | 96.96 | 99.96 | 102.96 | 104.96 | 107.46 | 111.46 | 114.46 | 116.46 | 118.46 | ||
| a | μέγ | 8.5 | 8.5 | 8.5 | 8.6 | 8.6 | 8.6 | 8.7 | 8.8 | 9.0 | 9.2 | 9.5 | 9.5 | 9.5 | 10.4 | 10.5 | |
| b | ≈ | 6.8 | 7.0 | 7.0 | 7.2 | 7.4 | 7.6 | 7.8 | 8.1 | 8.3 | 8.4 | 8.5 | 8.7 | 8.9 | 9.0 | 9.1 | |
| d1 | ελάχ | 3.0 | 3.0 | 3.0 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| d2 | 60.1 | 62.1 | 64.1 | 66.9 | 69.9 | 71.9 | 73.7 | 76.5 | 79.0 | 80.6 | 82.0 | 85.0 | 88.0 | 88.2 | 90.0 | ||
| ανά 1000 μονάδες ≈ kg | 20.4 | 22.0 | 24.0 | 25.3 | 28.0 | 31.0 | 32.0 | 35.0 | 37.0 | 38.0 | 55.0 | 56.0 | 60.0 | 64.5 | 72.0 | ||
Σημαντικά σημεία ανωτερότητας προϊόντος και σενάρια εφαρμογής μεταξύ κλάδου
1. Η επαγγελματική δομή σύσφιξης εσωτερικής οπής ταιριάζει απόλυτα με τα τυπικά μεγέθη αυλάκωσης οπών, παρέχοντας ομοιόμορφη περιφερειακή ελαστική δύναμη σύσφιξης, περιορίζοντας αποτελεσματικά την αξονική κίνηση των ενσωματωμένων ρουλεμάν, αξόνων και εξαρτημάτων πείρων για να αποτρέψει την αποκόλληση του εσωτερικού εξαρτήματος.
2. Η αυστηρή ενσωματωμένη διαδικασία θερμικής επεξεργασίας ενισχύει την ελαστική σταθερότητα και τη μηχανική σκληρότητα, διασφαλίζοντας ότι δεν υπάρχει ελαστική κόπωση, χαλάρωση ή θραύση μετά από μακροχρόνιο κραδασμό και επαναλαμβανόμενη συναρμολόγηση, διατηρώντας μακροπρόθεσμα ακριβή οριακή ακρίβεια.
3. Ο συμμετρικός σχεδιασμός διπλής οπής υποστηρίζει την εγκατάσταση και την αποσυναρμολόγηση γρήγορης επέκτασης με ειδικές πένσες, βελτιώνοντας σημαντικά την απόδοση συναρμολόγησης παραγωγής και αργότερα την ευκολία συντήρησης του εξοπλισμού, κατάλληλο για μεγάλης κλίμακας βιομηχανική παραγωγή παρτίδων.
4. Το εξαιρετικά λείο φινίρισμα χωρίς γρέζια προστατεύει τον εσωτερικό τοίχο οπών και τα εξαρτήματα που ταιριάζουν με ακρίβεια από τριβή και γρατσουνιές, αποφεύγοντας τη ζημιά στη συναρμολόγηση και το τρέμουλο του εξοπλισμού, εξασφαλίζοντας σταθερή λειτουργία μηχανικών κατασκευών ακριβείας.
5. Οι διαφοροποιημένες λύσεις επεξεργασίας υλικών και επιφανειών προσαρμόζονται σε πολλαπλά σενάρια εργασίας, που χρησιμοποιούνται ευρέως σε υδραυλικά πνευματικά εξαρτήματα, εξαρτήματα ακριβείας αυτοκινήτου, οικιακές συσκευές, εξοπλισμό αυτοματισμού και δομές ορίων θέσης οπών μηχανικής μηχανικής.
FAQ
Ε1: Ποιος είναι ο κύριος σκοπός του κυκλώματος DIN 472;

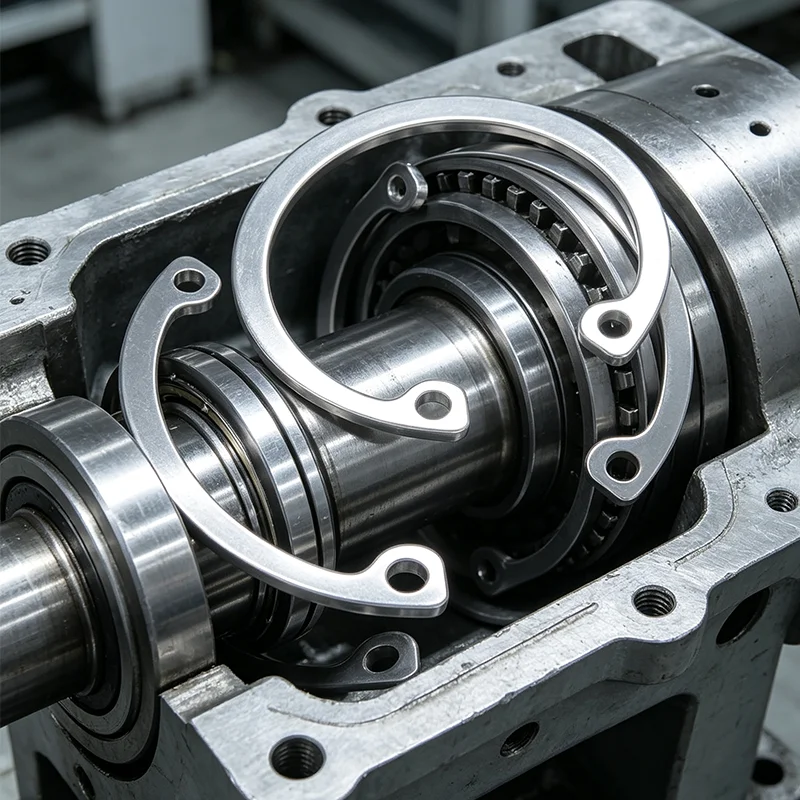

A1: Το DIN 472 είναι ένας εσωτερικός συνδετήρας οπών, τοποθετημένος μέσα σε προανοιγμένες οπές και ενσωματωμένος σε αυλακώσεις οπών. Χρησιμοποιείται για τη στερέωση και τον περιορισμό ενσωματωμένων ρουλεμάν, αξόνων και κυλινδρικών εξαρτημάτων για την αποφυγή αξονικής πτώσης και μετατόπισης εσωτερικών εξαρτημάτων.
Ε2: Βασικές διαφορές μεταξύ DIN 472 και DIN 471;
A2: Το DIN 471 είναι εξωτερικός κυκλικός σύνδεσμος για εξωτερική σύσφιξη άξονα με άνοιγμα προς τα έξω. Το DIN 472 είναι εσωτερικός συνδετήρας για εσωτερική σύσφιξη οπών με άνοιγμα προς τα μέσα. Τα δύο έχουν αντίθετες κατευθύνσεις δομικής τάσης και είναι εντελώς μη εναλλάξιμα, σχηματίζοντας ένα πλήρες σετ συνδετήρων ορίου άξονα και οπών.
Ε3: Παραμορφώνεται εύκολα ο κυκλικός σύνδεσμος DIN 472 κατά την εγκατάσταση;
A3: Όχι. Τα προϊόντα μας υιοθετούν επαγγελματική επεξεργασία σκλήρυνσης από χάλυβα ελατηρίου με ισχυρή σκληρότητα και ακαμψία. Η τυπική εγκατάσταση επέκτασης εργαλείου δεν θα προκαλέσει μόνιμη παραμόρφωση και ο κυκλικός συνδετήρας μπορεί γρήγορα να αναπηδήσει σε τυπικό μέγεθος για σφιχτή σύσφιξη.
Ε4: Ποια σενάρια είναι κατάλληλα για το DIN 472;

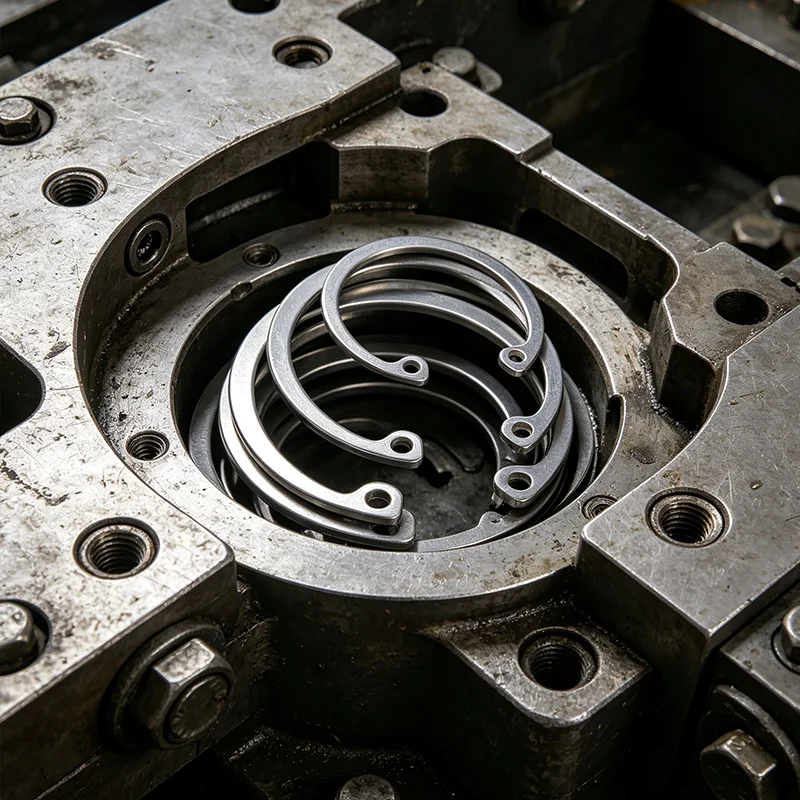

A4: Εφαρμόζεται ευρέως σε όλα τα ενσωματωμένα σενάρια ορίου οπών, όπως οπές υδραυλικών βαλβίδων, οπές ρουλεμάν κινητήρα, οπές συναρμολόγησης εξοπλισμού, εξαρτήματα κυλίνδρων, οπές οργάνων ακριβείας και αυτοματοποιημένες μηχανικές δομές στερέωσης εσωτερικής κοιλότητας.
Ε5: Μπορούν να παρασχεθούν προσαρμοσμένα μη τυποποιημένα κυκλώματα οπών;
Α5: Ναι. Υποστηρίζουμε την προσαρμογή ειδικής εσωτερικής και εξωτερικής διαμέτρου, πάχους, μεγέθους ταιριάσματος αυλακιού και υψηλής αντιδιαβρωτικής επιφανειακής επεξεργασίας για την κάλυψη εξατομικευμένων ορίων απαιτήσεων ειδικών μηχανικών θέσεων οπών.
