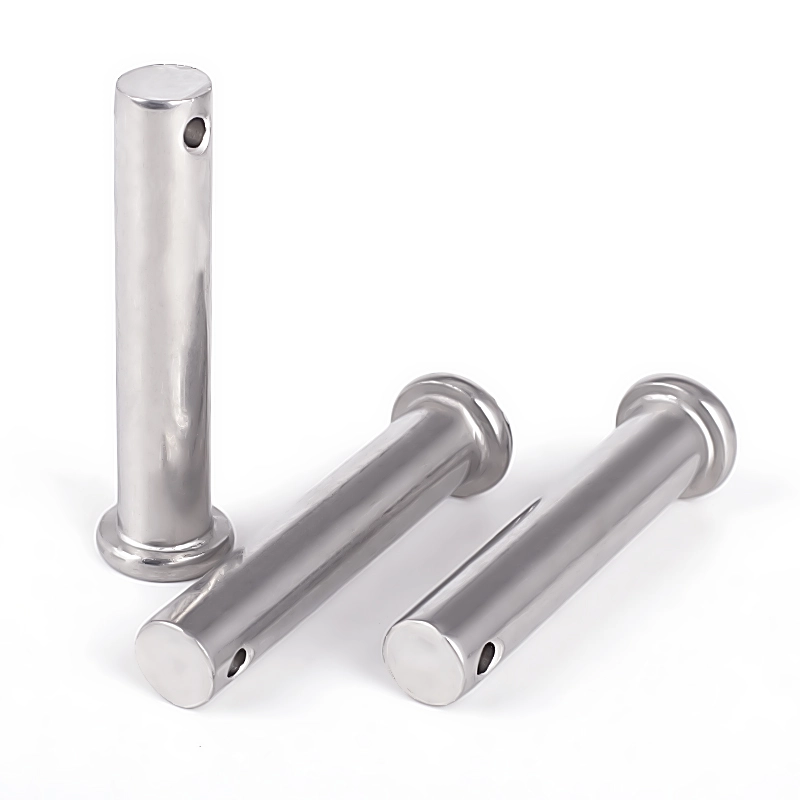

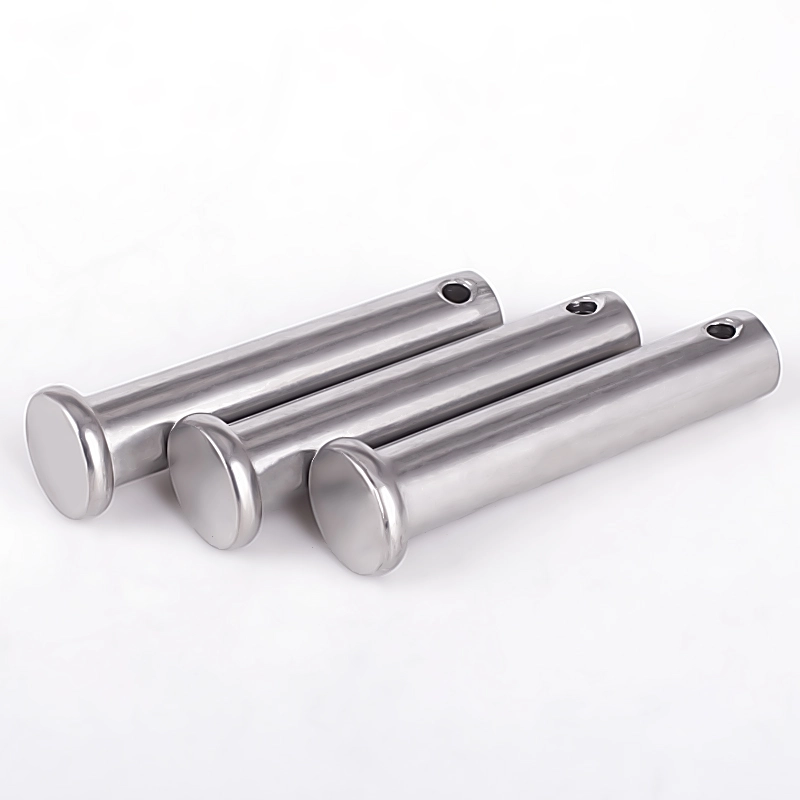

Πείρο Clevis για μηχανική σύνδεση
Αυτή η καρφίτσα Clevis για μηχανική σύνδεση, που πωλείται απευθείας από την Wanluo Factory, είναι ένα βιομηχανικό πρότυπο κυλινδρικό κινητό εξάρτημα σύνδεσης. Χρησιμοποιείται κυρίως για σενάρια δυναμικής συναρμολόγησης που περιλαμβάνουν μηχανικούς μεντεσέδες, περιστροφικούς συνδέσμους και εύκαμπτες κινούμενες δομές συνδετικών ράβδων. Σε αντίθεση με τους σταθερούς πείρους στην αγορά που χρησιμοποιούνται μόνο για στατική ακριβή τοποθέτηση, αυτό το προϊόν έχει σχεδιαστεί με βασικό σκοπό τη δυναμική κινητή σύνδεση, ειδικά προσαρμοσμένο σε διάφορους μηχανικούς αρμούς που απαιτούν παλινδρομική περιστροφή, γωνιακή αιώρηση και εύκαμπτο άνοιγμα και κλείσιμο.
Όταν το Wanluo Factory κατασκευάζει καρφίτσες Clevis για μηχανικές συνδέσεις, υιοθετεί μια ενσωματωμένη δομή επίπεδης κεφαλής και διαμπερούς οπής στο άκρο της ουράς. Σε συνδυασμό με σπαστό πείρο, μπορεί να επιτύχει διπλό κλείδωμα. Η συναρμολόγηση είναι απλή, η περιστροφή είναι ομαλή και μπορεί να αποτρέψει τη χαλάρωση και τη μετατόπιση κατά τη συνεχή κίνηση του εξοπλισμού. Εφαρμόζεται ευρέως στην τυποποιημένη συναρμολόγηση δομών μηχανικής μετάδοσης, εξαρτημάτων πλαισίου οχημάτων, υδραυλικού εξοπλισμού και διαφόρων κινητών εξαρτημάτων.
Διαφορικά σημεία πώλησης
1. Εστιάζει στη σύνδεση δυναμικής δραστηριότητας, κατάλληλη για δυναμικές συνθήκες εργασίας παρά για στατική τοποθέτηση.
2. Επίπεδο όριο κεφαλής και κλείδωμα οπής ουράς, παρέχοντας διπλή αντιολισθητική προστασία για μεγαλύτερη ασφάλεια.
3. Συμβατό με τη δομή του πιρουνιού, προσφέροντας ισχυρότερη προσαρμοστικότητα και υψηλότερη ανοχή συναρμολόγησης.
4. Απλή δομή και ανθεκτική, με χαμηλότερη μακροχρόνια φθορά.
5. Εξαιρετικά ευέλικτο, κατάλληλο για τυποποιημένη αντικατάσταση διαφόρων βιομηχανικών εξοπλισμών.
Δομικά Χαρακτηριστικά & Τεχνολογία Κατασκευής
Καρφίτσα Clevis για Μηχανική Σύνδεση Μονοκόμματη ψυχρή κεφαλή ακριβείας και διαδικασία διαμόρφωσης χωρίς κέντρο λείανσης, που αποτελείται από μια επίπεδη στρογγυλή οριακή κεφαλή, λείο συμπαγές κυλινδρικό σώμα πείρου και κλειστή οπή πείρου ουράς. Η παχύρρευστη επίπεδη κεφαλή παρέχει σταθερό περιορισμό της επιφάνειας, αποφεύγοντας το σώμα του πείρου να βυθιστεί στην οπή στερέωσης και εξασφαλίζοντας σταθερή επιπεδότητα συναρμολόγησης. Το ενσωματωμένο σώμα συμπαγούς πείρου έχει υψηλή δομική ακαμψία και λεία επιφάνεια, μειώνοντας την αντίσταση τριβής κατά την περιστροφή του εξαρτήματος και εξασφαλίζοντας ευέλικτη και ανεμπόδιστη μηχανική κίνηση. Η με ακρίβεια τοποθετημένη οπή ουράς έχει ομοιόμορφο άνοιγμα και λείο εσωτερικό τοίχωμα, που ταιριάζουν απόλυτα με τις τυπικές σπασμένες ακίδες για να σχηματίσουν ένα πλήρες σύστημα κλειδώματος ασφαλείας. Κατασκευασμένα από υψηλής ποιότητας ανθρακούχο χάλυβα, κράμα χάλυβα και υλικά από ανοξείδωτο χάλυβα, όλα τα προϊόντα υφίστανται λεπτό φινίρισμα, αφαίρεση γρεζιών και τυποποιημένη αντιδιαβρωτική επεξεργασία. Ο αυστηρός έλεγχος ανοχής διαστάσεων εξασφαλίζει εφαρμογή μηδενικού τραντάγματος με τυπικές οπές μεντεσέδων, με σταθερή αντίσταση διάτμησης και αντοχή σε μακροχρόνια κόπωση από την κίνηση, προσαρμοζόμενη σε συνθήκες εργασίας συχνής κινητής συναρμολόγησης.
Παράμετρος προϊόντος
|
Στοιχείο παραμέτρου |
Αναλυτικές Προδιαγραφές |
|
Όνομα προϊόντος |
Καρφίτσα Clevis, Επίπεδη κεφαλή Clevis Pin, Καρφίτσα μεντεσέ τύπου τρύπας, Κινητή σύνδεση Κυλινδρική καρφίτσα |
|
Executive Standard |
DIN11023, ISO Standard, GB Standard, ANSI Standard, Προσαρμοσμένα μη τυπικά μεγέθη |
|
Διαθέσιμο Υλικό |
45# Ανθρακούχο Χάλυβας, Κραματοποιημένο Χάλυβα 40Cr, Ανοξείδωτο ατσάλι 304/316 |
|
Εύρος Μεγεθών |
Διάμετρος 2mm-30mm, Μήκος 6mm-350mm πλήρη τυπικά μεγέθη, προσαρμοσμένη θέση και μήκος οπής καρφίτσας |
|
Τύπος Δομής |
Επίπεδη κεφαλή ορίου, συμπαγές κυλινδρικό σώμα, δομή ασφάλισης οπής με ουρά |
|
Τεχνολογία Επεξεργασίας |
Ψυχρή κλάση ακριβείας, λείανση χωρίς κέντρο, διάτρηση ακριβείας οπών, σκλήρυνση και φινίρισμα επιφανειών |
|
Εφαρμοστέο τεμάχιο εργασίας |
Μηχανικοί μεντεσέδες, βραχίονες, μπιέλες, σασί οχημάτων, υδραυλικοί κινητοί σύνδεσμοι, εξαρτήματα μηχανημάτων μηχανικής |
|
Επεξεργασία Επιφανειών |
Γαλβανισμός (λευκό/έγχρωμο/μαύρο), σκλήρυνση με μαύρο οξείδιο, παθητικοποίηση, γυάλισμα από ανοξείδωτο χάλυβα |
|
Μηχανικές Ιδιότητες |
Υψηλή αντοχή στη διάτμηση, ομαλή περιστροφή, περιοριστική αντιβύθιση, ασφαλής κατά της πτώσης, αντοχή στην κόπωση για συχνές κινήσεις |
|
Μέθοδος συσκευασίας |
Αντισκωριακό εσωτερικό κουτί + χαρτοκιβώτιο εξαγωγής, ανθεκτική στην υγρασία και αντικραδασμική συσκευασία, συσκευασία παλετών για παραγγελίες χύδην |
|
Υπηρεσία Προμήθειας |
Spot τυπική τροφοδοσία, μη τυπική προσαρμογή, παροχή υποστήριξης μιας στάσης με split pins |

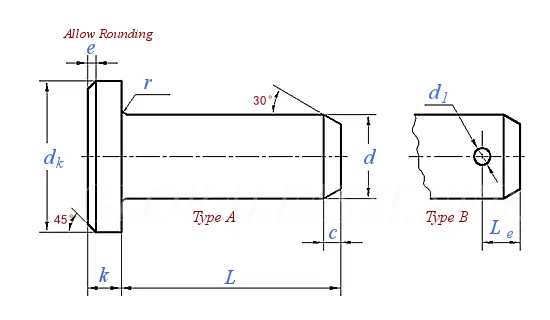

| Ονομαστική Διάμετρος d |
Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | μέγιστο = ονομαστικό μέγεθος (h11) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| ελάχ | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | |
| dk | μέγιστο = ονομαστικό μέγεθος (h14) | 5 | 6 | 8 | 10 | 14 | 18 | 20 | 22 | 25 | 28 | 30 | 33 | 36 |
| ελάχ | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | |
| d1 | min=ονομαστικό μέγεθος (H13) | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | 4 | 4 | 5 | 5 | 5 | 6.3 |
| μέγ | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | |
| c | μέγ | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| e | ≈ | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2 | 2 |
| k | Ονομαστικό μέγεθος (js14) | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 | 4 | 4.5 | 5 | 5 | 5.5 | 6 |
| μέγ | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | |
| ελάχ | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | |
| Le | ελάχ | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 | 6 | 6 | 7 | 8 | 8 | 9 |
| r | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 | 1 | |
Βασικά Πλεονεκτήματα & Βιομηχανικές Εφαρμογές
1. Η επαγγελματική δομή περιορισμού επίπεδης κεφαλής εμποδίζει αποτελεσματικά το σώμα της καρφίτσας να βυθιστεί και να μετατοπιστεί κατά την περιστροφή υψηλής ταχύτητας και την παλινδρομική κίνηση, διατηρώντας σταθερή τη θέση συναρμολόγησης των κινητών μερών και αποφεύγοντας τη μηχανική απόκλιση και την απόκλιση σύνδεσης.

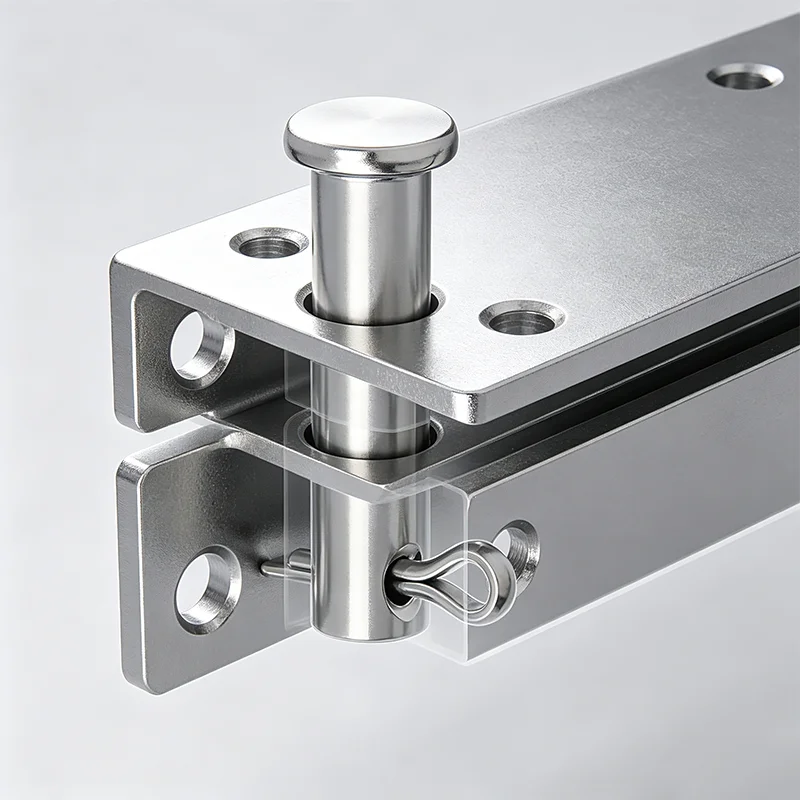

2. Σχεδιασμός ταιριάσματος κλειδώματος οπής ουράς, απόλυτα συμβατός με τις τυπικές καρφίτσες διαχωρισμού. Ο συνδυασμός της ακίδας και του διαχωρισμένου πείρου σχηματίζει διπλή προστασία ασφαλείας, επιλύοντας πλήρως τον κίνδυνο πτώσης του σώματος της καρφίτσας που προκαλείται από μακροχρόνιους μηχανικούς κραδασμούς και κρουστικό φορτίο.
3. Το εξαιρετικά λείο κυλινδρικό σώμα καρφίτσας ελαχιστοποιεί την τριβή της συναρμολόγησης, εξασφαλίζοντας ευέλικτη και σταθερή περιστροφή των αρθρώσεων μεντεσέδων και των κινητών συνδετικών μερών. Έχει εξαιρετική αντοχή στην κόπωση από την κίνηση, δεν είναι εύκολο να μπλοκάρει ή να φορέσει μετά από μακροχρόνια συχνή λειτουργία.
4. Υψηλή δομική αντοχή και ισχυρή αντίσταση διάτμησης. Η διαδικασία στερεάς ενσωματωμένης διαμόρφωσης επιτρέπει στο σώμα του πείρου να αντέχει μεγάλο πλευρικό φορτίο και τάση, προσαρμόζοντας σε σενάρια κινητής σύνδεσης βαρέως τύπου μηχανημάτων μηχανικής και εξοπλισμού οχημάτων.
5. Το Clevis Pin for Mechanical Connection έχει ευρύ φάσμα εφαρμογών με διαφοροποιημένες επιλογές υλικών, που χρησιμοποιείται ευρέως σε συστήματα σασί αυτοκινήτων, γεωργικά μηχανήματα, υδραυλικό εξοπλισμό, σιδηροδρομικές εγκαταστάσεις, εξοπλισμό αυτοματισμού και διάφορα πεδία μηχανικής κινητής σύνδεσης μεντεσέδες.
Πραγματικά σενάρια επιτόπιας εφαρμογής
Οι συνδετήρες και το προσαρμοσμένο μεταλλικό μας υλικό χρησιμοποιούνται ευρέως σε παγκόσμια καθολικά βιομηχανικά σενάρια, πλήρως προσαρμοσμένα σε περίπλοκες συνθήκες εργασίας:
1. Συναρμολόγηση βιομηχανικού μηχανολογικού εξοπλισμού & σταθερή σύνδεση
2. Κατασκευαστική μηχανική & στερέωση κτιριακών δομών
3. Λιμενική, θαλάσσια και υπεράκτια μηχανική ανύψωση & στερέωση τάσης
4. Εγκατάσταση νέας ενέργειας, εξοπλισμού αυτοματισμού και συστήματος σωληνώσεων
5. Εξωτερικό σκληρό περιβάλλον εργασίας υψηλής διάβρωσης, υγρασίας και υψηλού φορτίου
6. Παγκόσμια χονδρική λιανική και τοπική διανομή υλικού στην αγορά
